Kompaktný infračervený LED indikátor od TT Electronics s úzkym FWHM uhlom
Spoločnosť TT Electronics, globálny poskytovateľ strojnej elektroniky pre výkonovo kritické aplikácie, priniesla kompaktný infračervený LED indikátor s priemerom 7 mm v najširšom mieste pre veľmi spoľahlivé aplikácie optického snímania a snímania polohy.
S maximálnym vyžarovaným výkonom až 10 mW pri maximálnom napájacom prúde 100 mA a 2,25° uhlom polovičnej intenzity, OP207CL spája veľmi efektívne optický tok s prijímacím fotosenzorom, aby sa zabezpečili jasne rozpoznateľné prechody medzi zapnutím a vypnutím. Integrovaná kolimatívna šošovka vytvára úzky profil lúčov pre použitie s prístrojmi závislými od presnosti, ako sú radiálne alebo lineárne snímače pre absolútne alebo prírastkové meranie, ako aj svetelné záclony s dlhým dosahom, detektory okrajov, skenery a všeobecné optické snímače a spínače.
Pri širokom rozsahu prevádzkových teplôt od -40 ° C do 105 ° C dokáže OP207CL vydržať náročné prostredie v širokej škále aplikácií vrátane priemyselnej automatizácie, bezpečnostných systémov, robotiky, bezpečnostných detektorov alebo iných zariadení vyžadujúcich spoľahlivú polohu, blízkosť alebo snímanie pohybu.

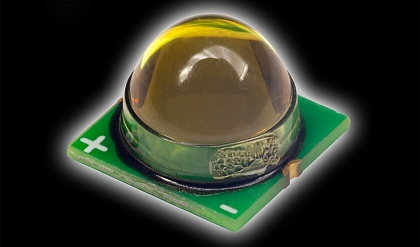

Prisadená LED s integrovane tvarovanou šošovkou je umiestnená na podložke DPS s rozmermi 9,9 x 9,9 mm. Kompaktná základňa a výška len 6,3 mm umožňujú použitie v priestorovo obmedzených situáciách. GaAIAs LED vyžaruje vlnové dĺžky v rozsahu blízkemu infračervenému pásmu 840-870 nm pre dobré spektrálne porovnanie s kremíkovými fotosenzormi a typická doba vzostupu/pádu 22 ns zabezpečuje rýchlu reakciu na signály zapnutia/vypnutia.
